Gövde galvaniz sacdan üretilmektedir. BGK modelinin bazı fanları korozyona karşı dirençli yüksek kaliteli galvaniz çelikten üretilirken bazı modeller ise performans ihtiyaçlarını karşılaması amacı ile alüminyum malzemeden üretilmektedir. Bütün modeller kapalı yapıya sahip dıştan rotorlu motora sahiptir. Cihaz max.40ºC sıcaklığında hava taşıma özelliğine sahiptir. Cihaz üzerinde yüksek verimde plakalı ısı geri kazanım eşanjörü, dıştan rotorlu motorlu plug fan, filtreler ve kontrol paneli bileşenlerinden oluşur. Elektrikli ısıtıcı opsiyonel olarak sunulmaktadır.

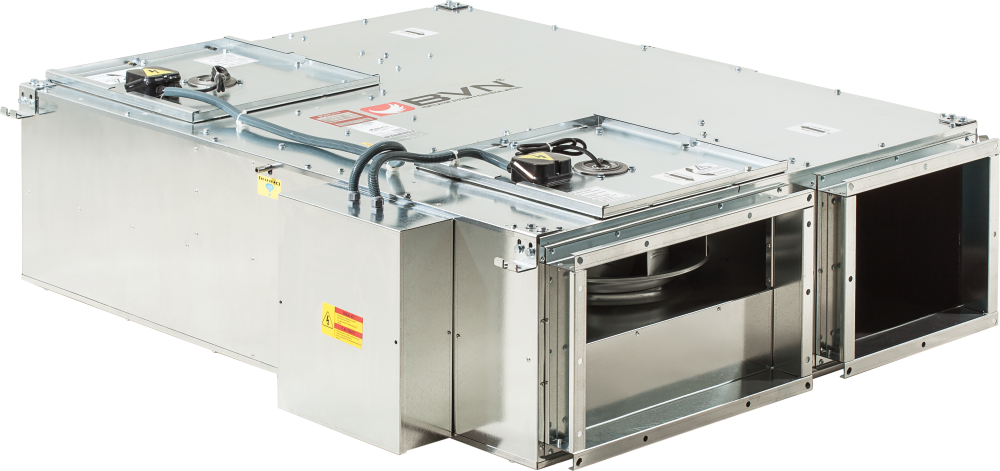

bvnair BGK 200 ISI GERİ KAZANIM CİHAZI
(0) Yorum - 0 Puan
Stok Kodu
BVN.117.130
47.497,32 TL
Debi / Statik Basınç
Q
m³/h
Δp
Pa
Ortam Sıcaklığı / Hava yoğunluğu
tMED
°C
ro
kg/m3
Çalışma noktasıMaksimum verimlilik noktası
Debi
Q
1680
m³/h
1680
m³/h
Statik basınç
ΔpST
284
Pa
284
Pa
Toplam basınç
ΔpTOT
298
Pa
298
Pa
Dinamik basınç
ΔpDYN
13
Pa
13
Pa
Hız
v
4.72
m/s
4.71
m/s
Devir
n
1340
rpm
1340
rpm
Güç
PABS
385
W
385
W
Akım
I
1.68
A
1.68
A
SFP
SFP
824
W/m3/s
825
W/m3/s
Statik verimlilik
ηST
34.5
%
34.5
%
Toplam verimlilik
ηTOT
36.1
%
36.1
%
Ses gücü seviyesi LWA dB(A)
Band Hz
63
125
250
500
1k
2k
4k
8k
Σ
LWA5Giriş
54
66
63
66
65
61
53
43
72
LWA6Outlet
74
84
78
82
81
78
70
60
88
LWA2?emited
50
38
51
68
67
66
60
48
72
Ses basıncı seviyesi LPA dB(A)
Band Hz
63
125
250
500
1k
2k
4k
8k
Σ
LPA5Giriş
40
52
49
52
51
47
39
29
58
LPA6Outlet
60
70
64
68
67
64
56
46
74
LPA2?emited
36
24
37
54
53
52
46
34
58
Ses basıncı seviyesi LPA dB(A)
Q factor
1
2
4
8
mesafe
m
emicilik
m2
20
40
60
80
100
Band Hz
63
125
250
500
1k
2k
4k
8k
Σ
Mevcut aksesuarlar
| Model | Tip | adet | |
|---|---|---|---|
 |
BSC-1 | Hız Kontrol Cihazı - Voltaj Ayarlı null |
0
-
+
|
|
|
|||
BSC-1
Cihaz Bileşenleri ve Malzeme Özellikleri
Cihaz Yapısı
Cihaz gövdesi ses izolesi ve ısı yalıtımı için polietilen yalıtım malzemesi kullanılmıştır. Cihaz üzerinde ısı geri kazanım eşanjörü üzerinde oluşması muhtemel yoğuşmanın drenajı amacı ile tasarlanmış yoğuşma tavası bulunmaktadır.
Elektrik Isıtıcı Özellikleri
Rezistanslı Elektrikli ısıtıcı, alt ve üst limit emniyetli sıcaklık termostatlıdır.
Avantajları
Eşanjör vasıtasıyla egzoz edilen hava ile dış mahalden alınan taze havanın birbirine karışımı olmadan ısı transferi ile kış şartlarında ön ısıtma, yaz şartlarında ise ön soğutma yapılması sağlanmış olur. Bu esnada herhangi ekstra bir enerji harcanmadığından taze havanın ısıtılması veya soğutulması için harcanacak olan enerjinin bir kısmı iç veya dış ortam havasından kazanılmış olur. Egzoz ısısının geri kazanımından dolayı, iklimlendirme sistemlerinin ilk yatırım ve işletme maliyetlerini düşürür. Kontrol paneli üzerinden devir ayarlanabilir. Plug fan ve filtrelere kolay erişim sağlanabilir.
Kullanım Alanları
Okul, otel, alışveriş merkezi, iş merkezleri, villa, hastane vb. yüksek miktarda taze havaya ihtiyaç duyulan yapılarda; hava tazelemenin ve iklimlendirmenin tasarruflu bir şekilde yapılmak istenildiği durumlarda kullanılır.
Teknik veri
Akış özellikleri
Maksimum Debi
QMAX
2000
m³/h
Maksimum Statik Basınç
PsMAX
500
Pa
Nominal hız
n
1420
rpm
Elektriksel
Faz sayısı
~
1
Nominal gerilim
UNOM
230
V
Nominal güç
PNOM
400
W
Nominal akım
INOM
1
A
Nominal frekans
fNOM
50
Hz
Parametreler
Çapı
⌀D
355
mm
Dikdörtgen bağlantı profili
▭ AxB
1200x1000
mm
Birim ağırlık
m
113
kg
Elektrik motoru
Motor tipi
AC
Motor kontrol tipi
V
Motor kutup sayısı
4
Motor koruma sınıfı
IP44
Motor yalıtım sınıfı ;
F
Kondansatör kapasitansı
Cap
8
µF
Kondansatör gerilimi
UCAP
400
V
Sıcaklık
Minimum çalışma sıcaklığı
tOPER MIN
-20
°C
Maksimum çalışma sıcaklığı
tOPER MAX
40
°C
Maksimum ortam sıcaklığı
tMEDIUM MAX
40
°C
Akustik
Gövde ses basıncı seviyesi
LPA2
46
dB(A)
Uzaklık
l
3
m
| A | B | C | D | E | F |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm |
| 1200 | 1000 | 365 | 270 | 300 | 455 |
